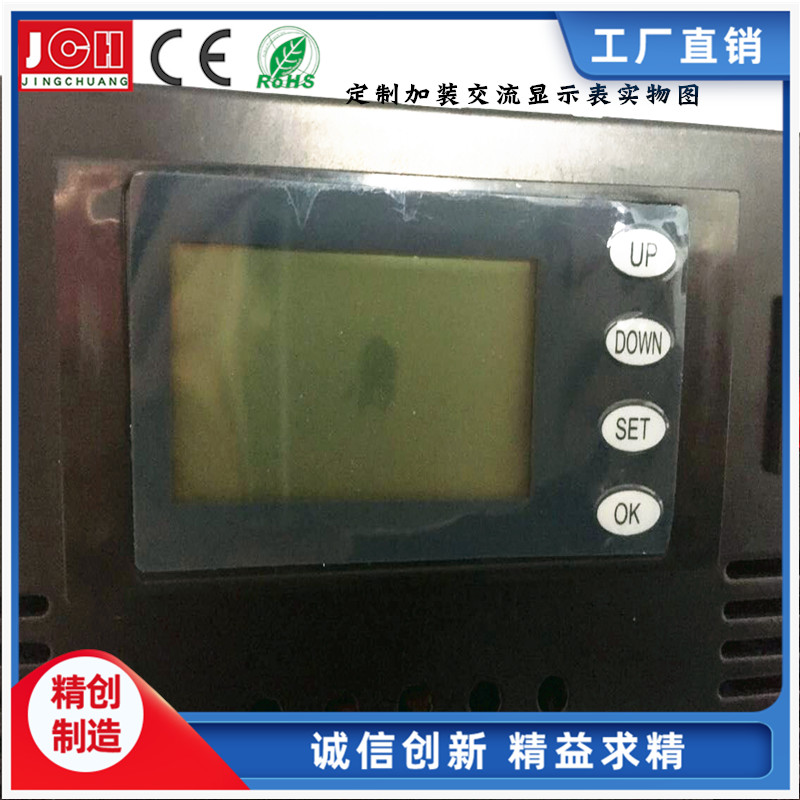

按  键

功能描述

上翻

1.正常显示状态下短按逆序循环显示时间、功率、电量、电流、电压。

2.在功率报警门限设置状态下短按则数位加1。

3..在电量和时间清零状态下短按则退出清零状态。

下翻

1.正常显示状态下短按顺序循环显示电压、电流、电量、功率、时间。

2.在功率报警门限设置状态下短按则数位减1。

3..在电量和时间清零状态下短按则退出清零状态。

设置

1.在功率显示状态下长按3秒进入功率报警门限设置状态。

2.在电量或时间显示状态下长按3秒进入电量或时间清零状态。

确认

1.在正常显示状态下短按打开或关闭背光。

2.在功率报警门限设置状态下短按切换设置数位。

3.在电量或时间清零状态下短按清零电量或时间并退出清零状态。

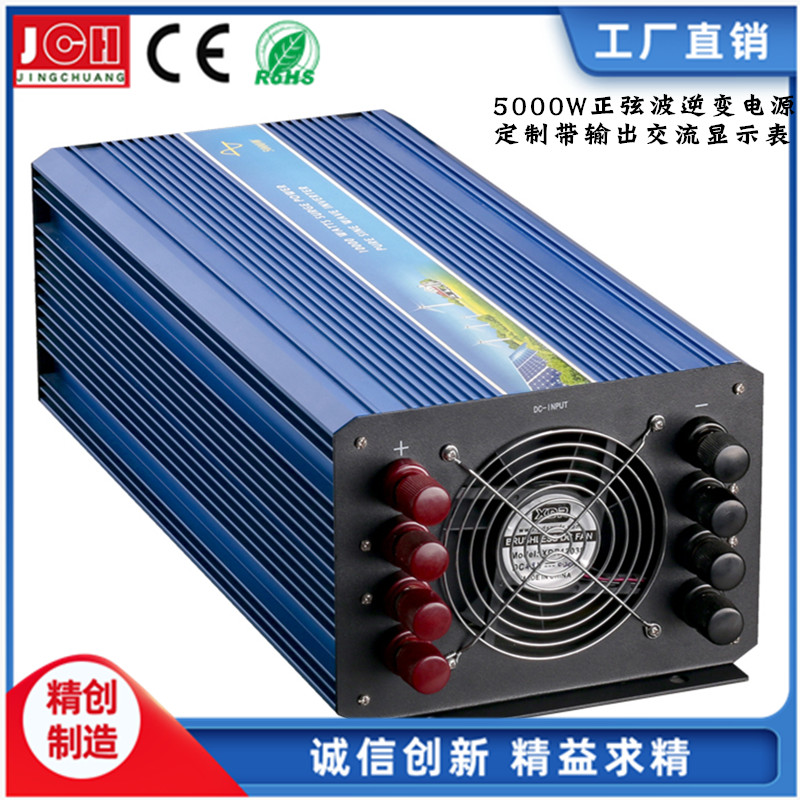

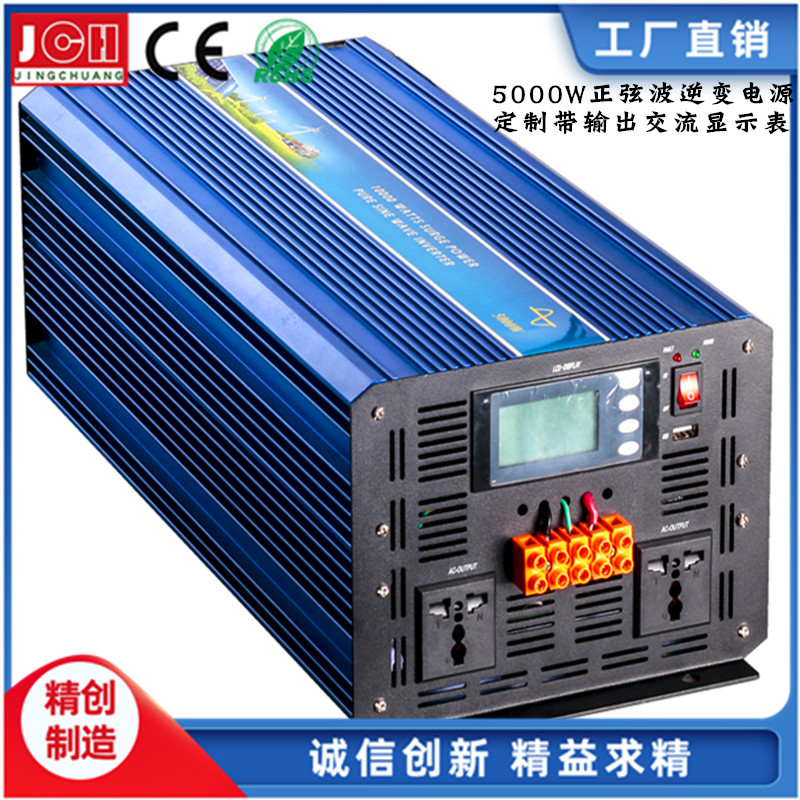

产品型号

JCH-5000-12+输出电压

JCH5000-24+输出电压

JCH-5000-48+输出电压

输出功率

5000W

峰值功率

10000W

直流输入电压DC

DC12V

DC24V

DC48V

交流输出电压AC

100V

110V

120V

220V

230V

240V

输出电压精度±5%

注：只能选一种

空载电流

1.9A

0.95A

0.6A

输出频率

50HZ±0.5HZ or 60HZ±0.5HZ

输出波形

100%纯正弦波

波形失真

THD＜3%(线性负载)

输入输出连接方式

直流输入连接: 接线鼻（配直流连接线）

交流输出：默认国标万能插座（可订其他国标插座）

输出效率

效率: >85%-94%

输入电压范围

10-15.5V

20-31V

40-61V

欠压报警

10.5±0.5V

21±0.5V

42±1V

欠压保护

10±0.5V

20±0.5V

40±1V

过压保护

15.5±0.5V

31±0.5V

61±1V

欠压恢复

13±0.5V

24±0.5V

48±1V

过压恢复

14.8V±0.5V

29.5V±0.5V

59V±1V

保护功能

欠压/过压

LED红灯亮，自动恢复 报警

过载

LED红灯亮，锁死 报警

过温

LED红灯亮，自动恢复 报警

短路

LED红灯亮，自动恢复 报警

输入反接

二极管 或者 MOS管

工作环境温度.

﹣20°- +60°

储存环境温度

﹣30°- +70°

产品尺寸(mm)

520*217*153（L*W*H）

产品重量(kg)

净重 (kg): 13.1

毛重 (kg): 15.5

数量/箱(台)

独立包装（内超厚抗震珍珠棉+加厚纸箱；中文和英文使用说明书订货时请注明）。

包装尺寸（mm）

665*285*235（L*W*H）标准外贸出口包装

质保期：

三包壹年；人为损坏或因自然灾害造成不可抗力的不正常损坏等不在保修范围内！

启动方式

双极软启动

冷却方式

风扇冷却
